单光子级高速sCMOS相机
单光子级高速sCMOS相机
Aries 6504 Pro
产品介绍
Aries 6504 Pro 基于新一代背照式 sCMOS 技术深度研发，以单光子级分辨能力为核心突破，在读出噪声、帧率与暗电流三大关键性能维度实现系统级提升。相机在高灵敏度模式下实现低至 0.43 e⁻（RMS） 的超低读出噪声，高速模式下支持 420 万像素全分辨率 297 fps 的高速输出，高动态模式下支持 170fps 全分辨率16bit高位深输出，暗电流低至 ≤0.01 e⁻/pixel/s（@ −20 ℃） ，为高速弱光条件下的精准测量提供稳定可靠的成像基础，适用于前沿科学研究与高端工业检测等高要求应用场景。
产品特点
- 95% QE / 0.43 e⁻(RMS) 读出噪声，单光子级分辨力

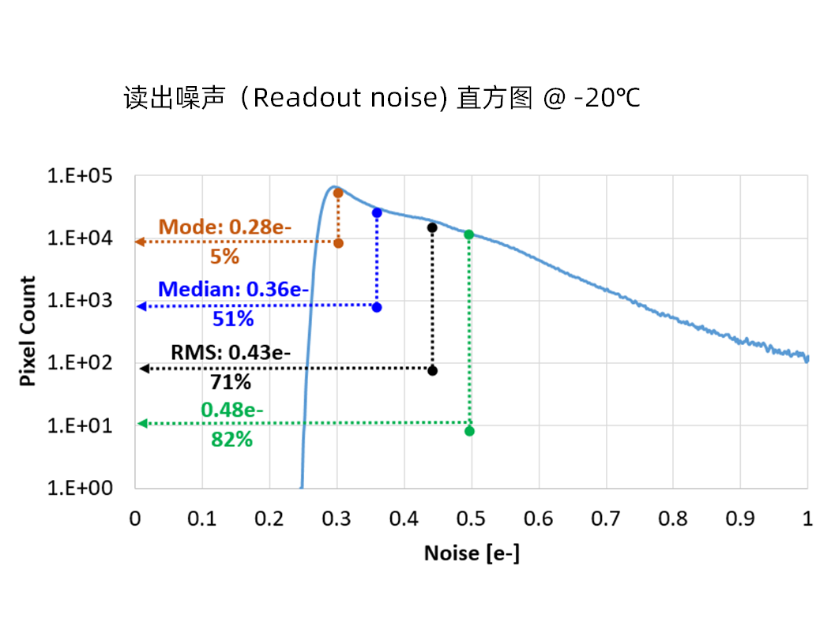

Aries 6504 Pro实现了对新一代背照式 sCMOS传感器性能的充分释放。在高灵敏度读出模式下，读出噪声低至 0.43 e⁻(RMS)，同时支持 99 fps @ 4.2 MP 高速输出。如右图所示，其像素读出噪声中值(median)为 0.36 e⁻(超过50%），均方根值(RMS)为 0.43 e⁻(超过 70%)。该噪声分布已满足单光子统计分辨的关键条件，表明 Aries 6504 Pro 适用于极低光子数下的定量与稳定弱光测量场景。

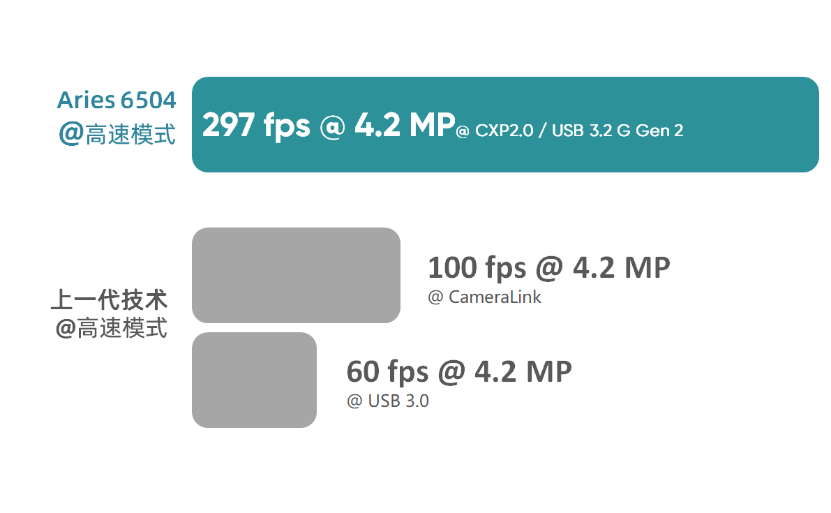

- 297 fps @ 4.2 MP高帧率，通量效能提升3倍
Aries 6504 Pro 高速模式可达 297 fps @ 4.2 MP，较上一代同靶面 sCMOS 相机帧率提升 3 倍，并在全分辨率高速输出下保持低至 0.8 e⁻ 的亚电子级读出噪声，突破高速与高灵敏并存的成像瓶颈，显著提升极弱光条件下的通量成像能力。

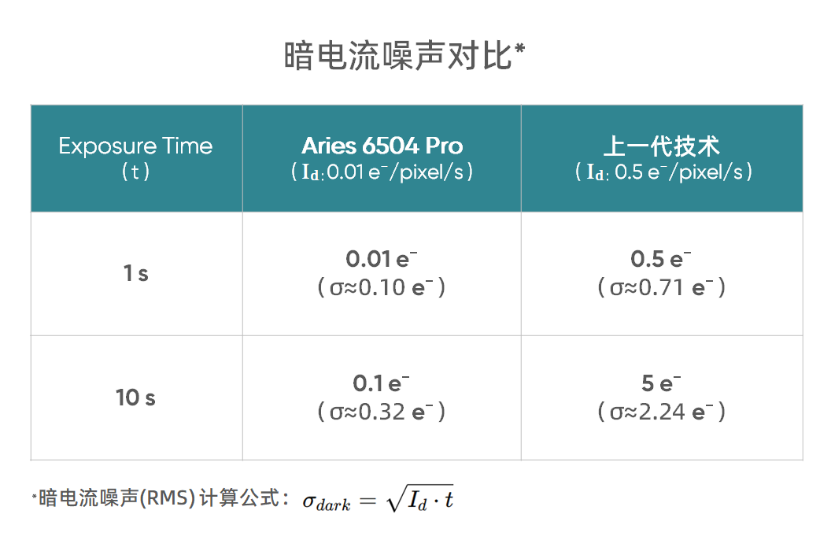

- 暗电流低至01e-/pixel/s，长曝光性能提升5倍
Aries 6504 Pro 在 −20℃ 条件下暗电流低至 0.01 e⁻/pixel/s，仅为上一代 6.5 μm 像元 sCMOS 相机的 1/5，大幅提升长曝光成像性能，赋能“弱光 + 长时”应用场景的深度探索。
产品参数
|
型号 |
Aries 6504 Pro |
|
传感器类型 |
BSI sCMOS |
|
峰值量子效率 |
95% |
|
彩色/黑白 |
黑白 |
|
对角线尺寸 |
18.8mm |
|
有效面积 |
13.3mm×13.3mm |
|
分辨率 |
2048×2048 |
|
像素尺寸 |
6.5μm×6.5μm |
|
位深 |
12bit，16bit |
|
全分辨率帧率 |
最大值297fps@4.2MP |
|
读出噪声 |
最小值0.43e-（RMS）@High-sensitivity mode |
|
快门类型 |
卷帘，全局重置 |
|
制冷方式 |
风冷，水冷 |
|
触发模式 |
硬件，软件 |
|
外触发输出 |
支持 |
|
数据接口 |
USB3.2 Gen2，CXP2.0×2 |
|
光学接口 |
C Mount |

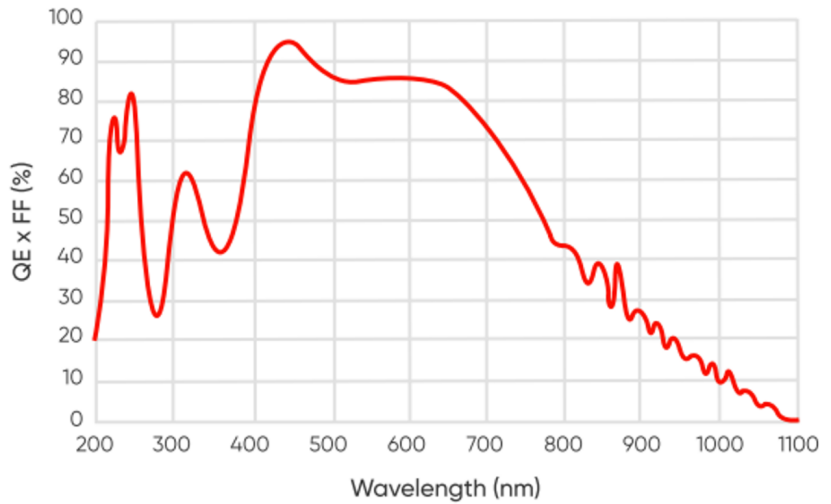

量子效率
应用方向
单分子成像
超分辨成像
高内涵成像
共聚焦成像

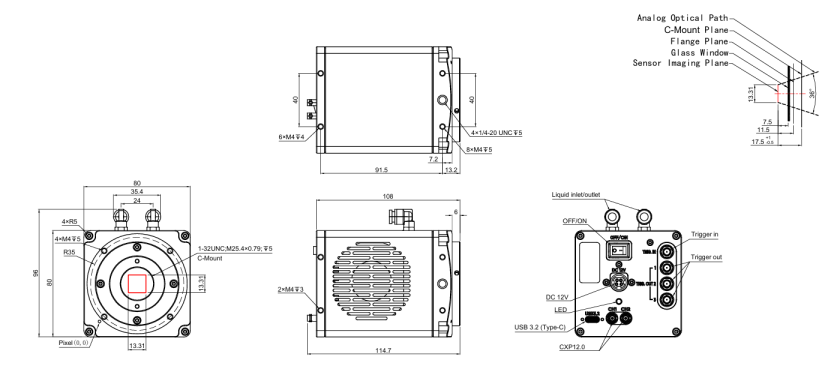

结构尺寸（单位：mm）
