高通量大靶面sCMOS相机
高通量大靶面sCMOS相机
Libra 5514 Pro
产品介绍
Libra 5514 Pro 相机是业内首次推出的高速全局快门科学级相机解决方案，采用背照式全局快门芯片，峰值量子效率高达83%，并配备5.5um的像元，具有卓越的灵敏度。相机搭载100G COF高速接口，支持8bit图像以670fps高帧率传输。结合紧凑、低震动的设计，使其完美适用于高通量科学成像应用。
产品特点
- 全局快门 + 背照式高灵敏度
Libra 5514 Pro 将全局快门架构与 BSI（背照式）sCMOS 技术结合,量子效率高达83%，读出噪声低至2.0e-，解决了传统 rolling shutter 在高速和多维成像中的局限性，适合如电压成像、活细胞成像等应用场景。

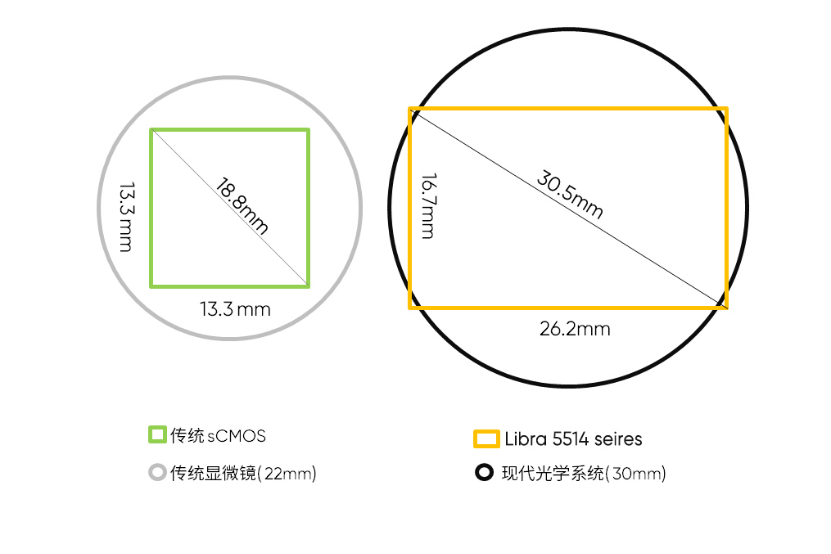

- 30.5mm大视野成像
Libra 5514 Pro 搭载30.5mm大靶面，符合高端光学仪器大视场设计趋势，助力如空间生物学、基因组学、病理扫描等应用，减少图像拼接误差，提高数据采集效率。

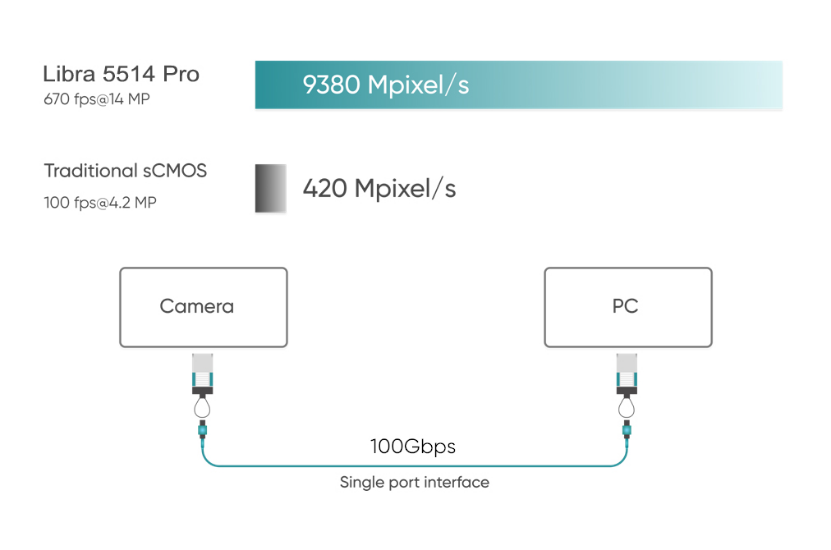

- 670fps高速成像+100G高效传输
Leo 5514 Pro 采用自主研发的 100G CoaXPress over Fiber（CoF）高速接口，在全分辨率（14MP）下实现高达 670 fps 的超高速成像。 其高带宽传输链路可确保数据实时、稳定输出，突破传统带宽瓶颈，满足高通量科学成像与自动化检测系统的高速同步需求。
产品参数
|
型号 |
Libra 5514 Pro |
|
传感器类型 |
BSI sCMOS |
|
峰值量子效率 |
83% |
|
彩色/黑白 |
黑白 |
|
对角线尺寸 |
30.5mm |
|
有效面积 |
25.34mm×16.90mm |
|
分辨率 |
4608（H）×3072（V） |
|
像素尺寸 |
5.5μm×5.5μm |
|
位深 |
8bit，10bit，12bit，16bit |
|
全分辨率帧率 |
最大值670fps@14MP |
|
读出噪声 |
<2e-（HDR&12bit，Gain4） |
|
快门类型 |
Global |
|
制冷方式 |
风冷，水冷 |
|
触发模式 |
硬件，软件 |
|
外触发输出 |
支持 |
|
数据接口 |
100G QSFP28 |
|
光学接口 |
T/F/C Mount |

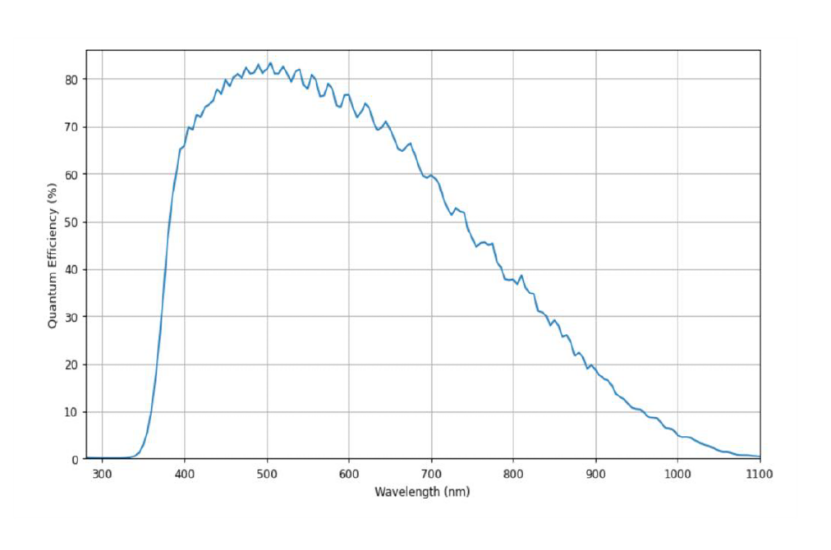

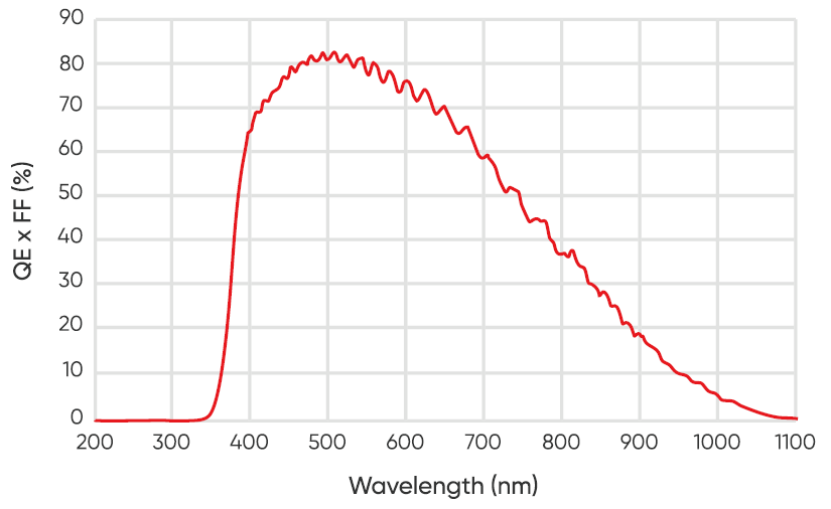

量子效率
应用方向
- 高通量成像
- 神经科学成像
- 空间组学分析
- 超分辨成像
- 基因测序

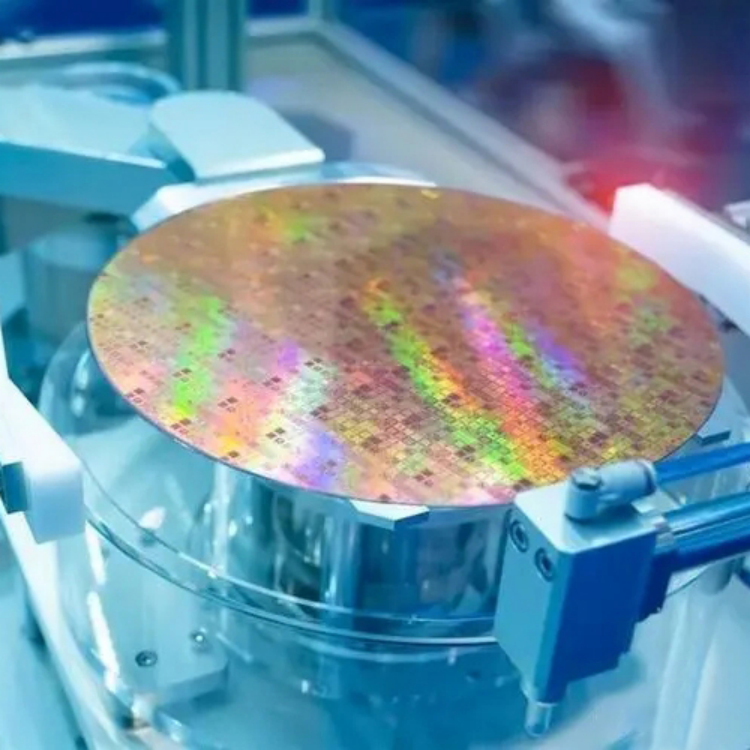

- 半导体检测
