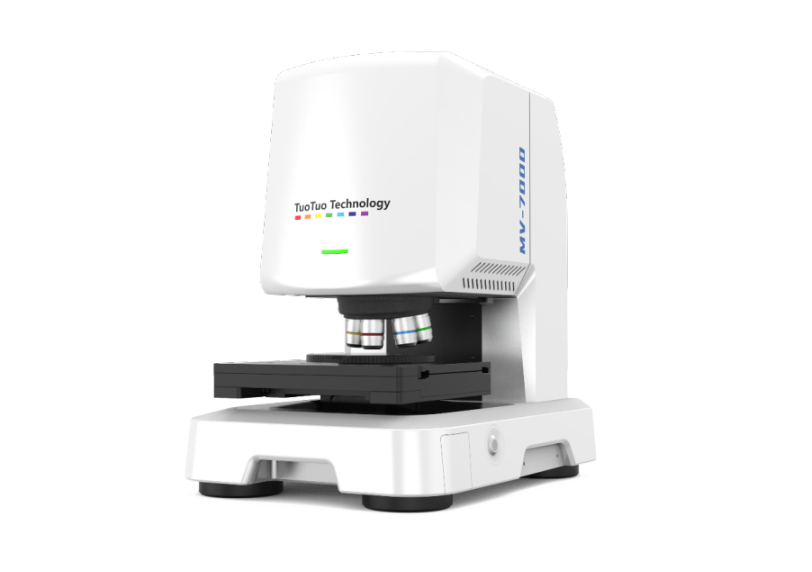

Miracle Vision 3D显微镜

      神影 Miracle Vision系列提供了非接触的表面形貌测量,具有极高的可重复性,可广泛应用于半导体芯片、光学透镜、金属表面、汽车涂层、MEMS器件等广泛精密加工行业的形貌、粗造度长度、曲率、深度、体积、颗粒分布等形貌测量,同样适用于航天、医疗、材料、科学研究领域。可检测各种粗糙度、各种反射率的器件表面,检测器件的表面尺寸从纳米、微米到毫米,都可由同一台设备完成,提供主流的国内外标准下,上百种测量参数,将观测细节可视化、数据化,一次完成。

产品特色

  • 白光干涉仪、共聚焦显微镜、超景深显微镜、明场显微镜四合一
  • 表面粗糙度重复精度高达01nm
  • 垂直方向测量精度可达1nm
  • 支持样品尺寸可达1000mm及以上
  • 配备智能调平和自动找焦功能
  • 一体化集成紧凑设计,便捷稳定

产品参数

仪器信号

MV-1000

MV-7000

光源

白光LED

绿白光LED、460nmLED

环形灯

/

四分区环形照明光源

相机

1936×1464(130fps)

1920×1200(164fps)

标准视场

1700×1300μm(10×)

2200×1400μm(10×)

Z轴

Z向行程

100mm



Z向扫描范围

10mm



控制方式

电动

物镜转盘

6孔电动,重复点位精度0.001°

5孔电动,重复点位精度0.001°

XY位移平台

行程

100mm×100mm

150mm×150mm



控制方式

电动

负载

5kg

俯仰台

电动±3°

粗糙度RMS重复性

0.003nm

0.008nm

台阶重复性

0.1%(2.97μm),0.08%(10μm)

环境

温度15℃~30℃,湿度20%~50%

电源

电压220V,额定功率150W

振动等级

VC-C或更优

仪器主机重量

75kg

80kg

仪器主机尺寸(长×宽×高)

516×430×550mm

516×430×570mm

产品应用

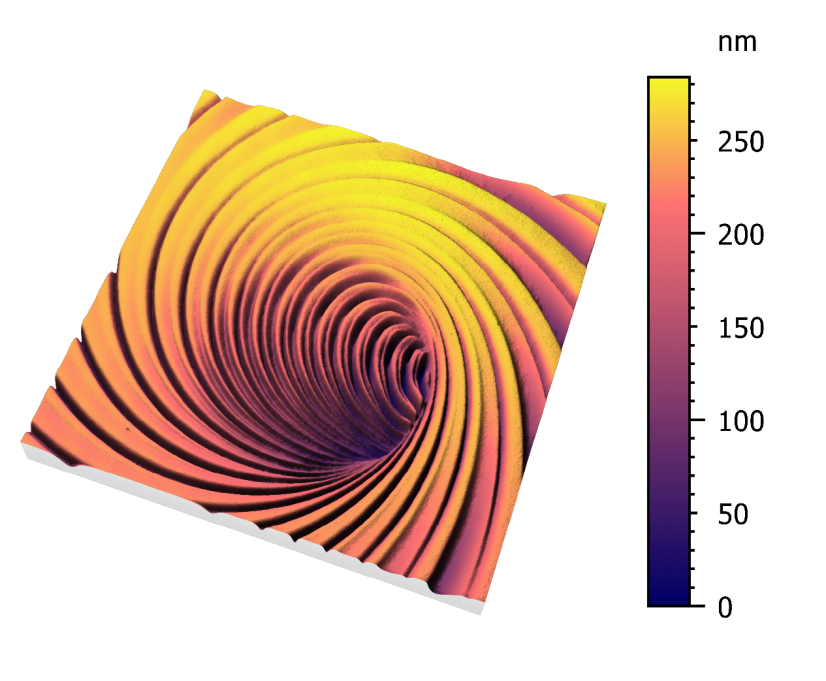

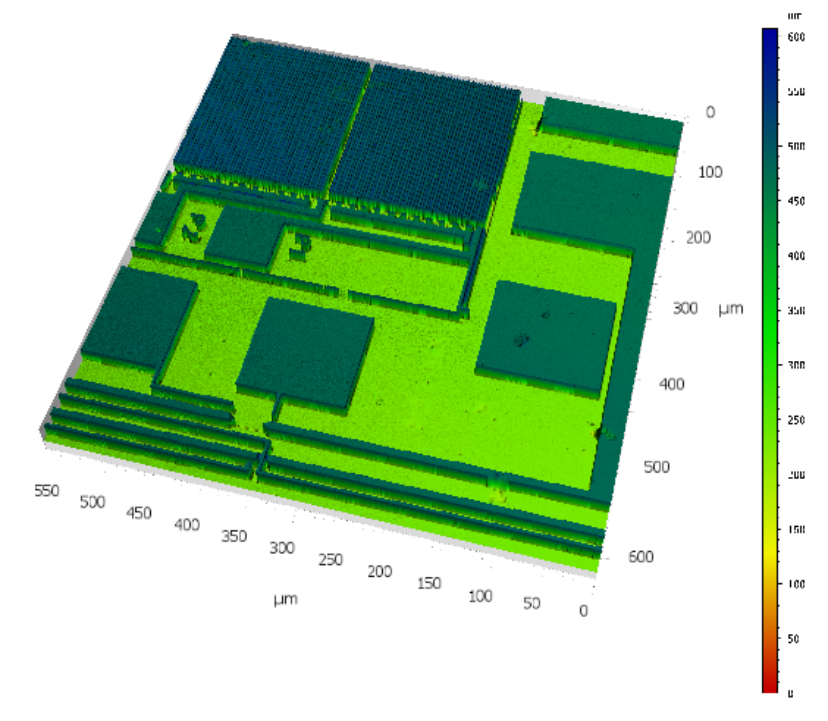

  • 半导体领域:在半导体制造过程中,白光干涉显微镜可以用来测量芯片表面的形貌,检测缺陷和杂质,对于确保芯片的质量和性能以及优化工艺参数等方面具有重要意义。

  • 材料科学领域:在材料科学研究中,白光干涉显微镜可用于分析材料表面的微观结构和形貌变化,研究材料的力学性能和表面特性,推动材料科学的进步与发展。

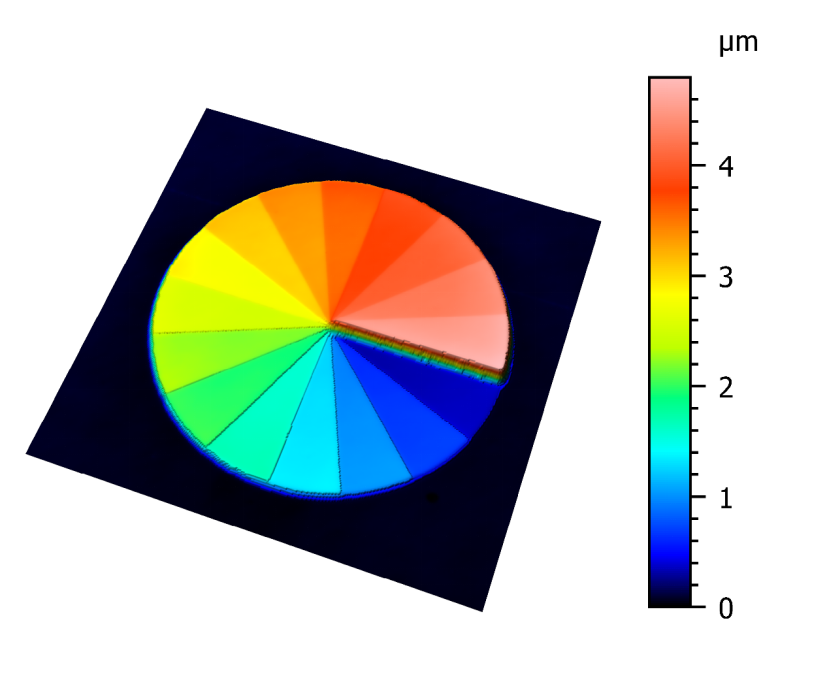

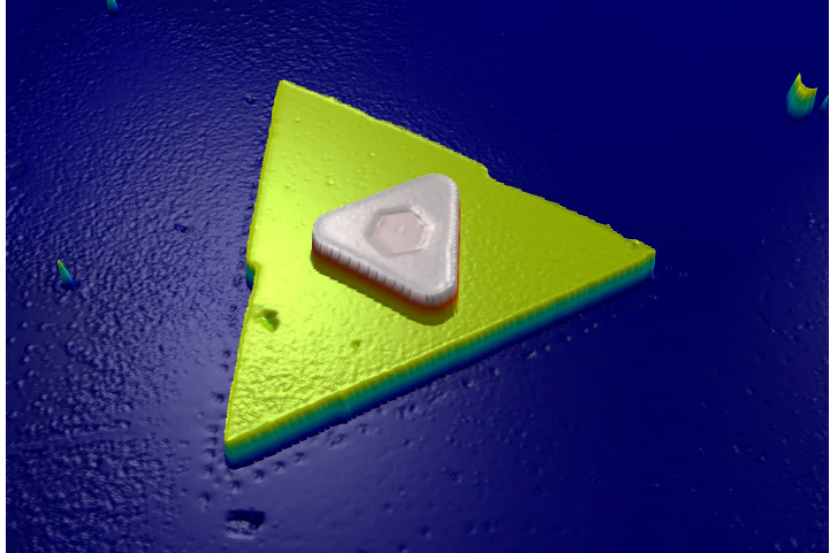

  • 纳米技术领域:在纳米技术研究中,白光干涉显微镜可用于测量纳米结构和纳米材料的表面形貌,探索纳米材料的性质和应用。

  • 光学元件领域:在光学元件制造过程中,白光干涉显微镜可用于测量光学元件表面的形貌和光学特性,为光学系统的设计和优化提供关键数据,确保光学元件的精度和性能。
