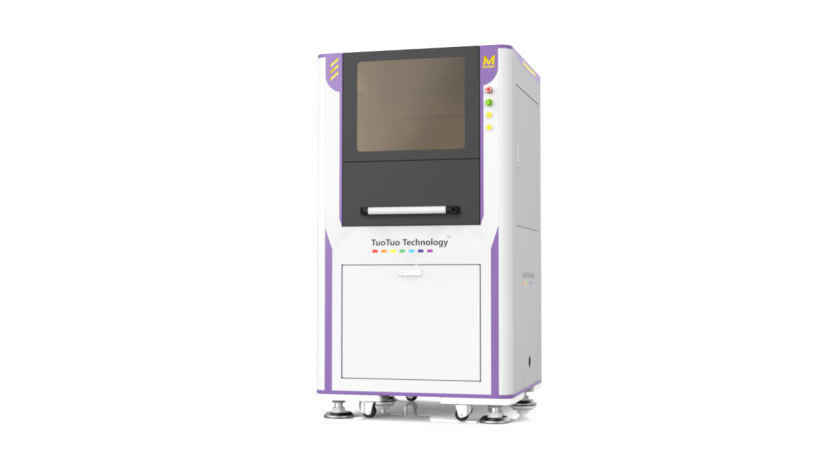

ACA系列是科研版的无掩模版紫外光刻机,其基于空间光调制技术,实现了数字掩模光刻,极致的灵活性使其成为科学研究的不二之选。设备搭载长寿命、高功率的紫外光源,设备稳定,上手简单。其独特的原位光绘和交互式套刻指引功能,让光刻和套刻更加容易和精准。ACA系列设备为科研工作提供了强大的支持,助力科学研究领域的发展和创新。
产品特色
- 灵活设计,无需掩膜版
- 加工精度可达300nm
- 速度高达1200mm2/min
- 加工幅面可达4m2
- 灰度光刻可达4096阶
- 包含直接绘图、精准套刻、阵列光刻、主动对焦功能
- 可光刻衬底包括常规硅基、钻石、光纤、小型发动机曲面叶片等
产品参数
|
型号
|
UV Litho-ACA pro+
|
UV Litho-ACA Master
|
|
特征尺寸
|
0.4μm
|
|
最小等间距线栅
|
0.8μm
|
|
光刻效率
|
镜头①:1mm2/min
镜头②:3mm2/min
镜头③:20mm2/min
镜头④:100mm2/min
|
镜头①:10mm2/min
镜头②:60mm2/min
镜头③:150mm2/min
|
|
套刻精度(5mm×5mm)
|
350nm
|
|
套刻精度(50mm×50mm)
|
700nm
|
|
光源
|
LED:405nm/380nm
|
LED:405nm/390nm
|
|
电动镜头切换
|
支持
|
|
灰度光刻
|
选配
|
不支持
|
|
样品尺寸
|
3mm×3mm(最小)、150mm×150mm(最大)
|
|
样品厚度
|
0-10mm
|
|
数据格式
|
GDS、DWG、DXF
|
|
设备主体尺寸(长×宽×高)
|
1150mm×950mm×2000mm
|
|
设备总重量
|
590kg
|
|
安装要求
|
总占地面积:2.2m×1.7m
功率:1.9kW;温度:20-30℃;湿度RH40-60%
电源:220V±5%,50Hz±1Hz,10A
|
备注:
(1)产品规格参数取决于个别工艺条件,并可能根据设备配置而有所不同,写入速度取决于曝光面积。
(2)标准光源为405nm,其它波长选配。
产品应用

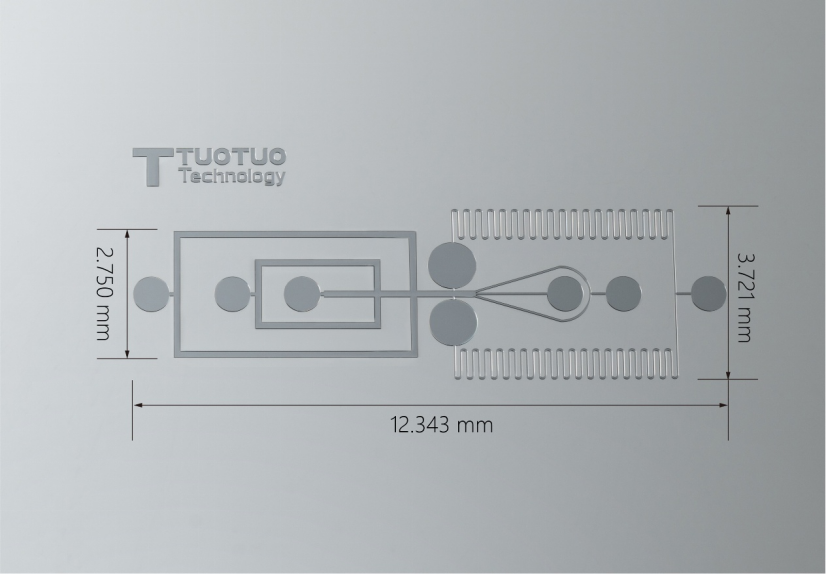

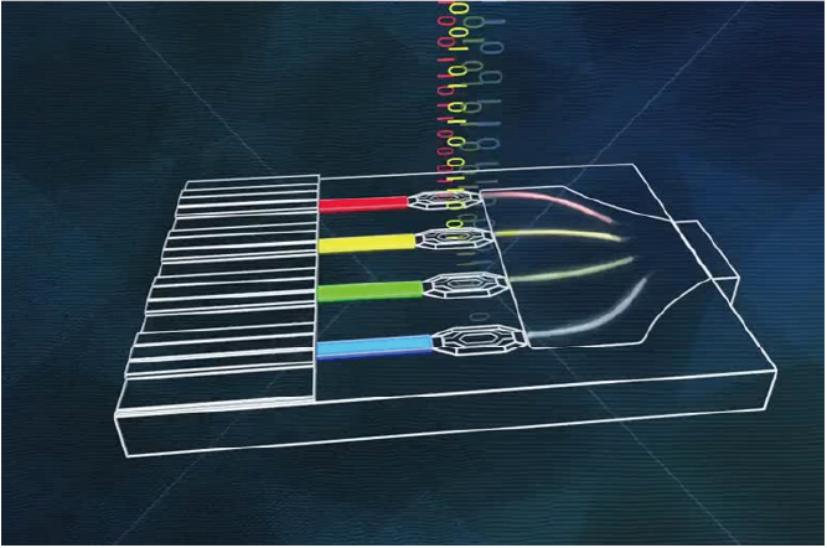

- 微流道芯片:微流道芯片是一种微型化的芯片,它在几平方厘米的微小空间内构建了复杂的通道网络,具有高精度、高集成度等特点。它能够对微量流体进行精确控制和处理,实现多种功能的集成,在生物医学、化学分析、环境监测等领域广泛应用。微流道芯片的优势在于样品和试剂消耗少、分析速度快、自动化程度高,为科学研究和实际应用提供了一种高效、便捷的技术手段。

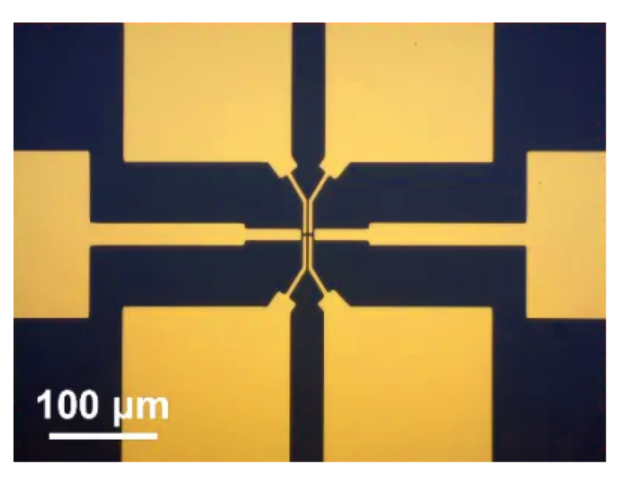

- 二维材料电极:二维材料电极制备是指通过一系列方法和工艺,将二维材料转化为具有电极功能的结构体的过程。通常二维材料电极具有尺寸小、精度高的特点,而且有频繁的套刻对准和变更电极图形的需求。无掩膜光刻技术高精度、高灵活性的特点能够很好地满足这样的应用场景。托托科技的无掩膜光刻机,针对二维材料电极制备,开发了交互式套刻对准技术,让器件制备更加得心应手。

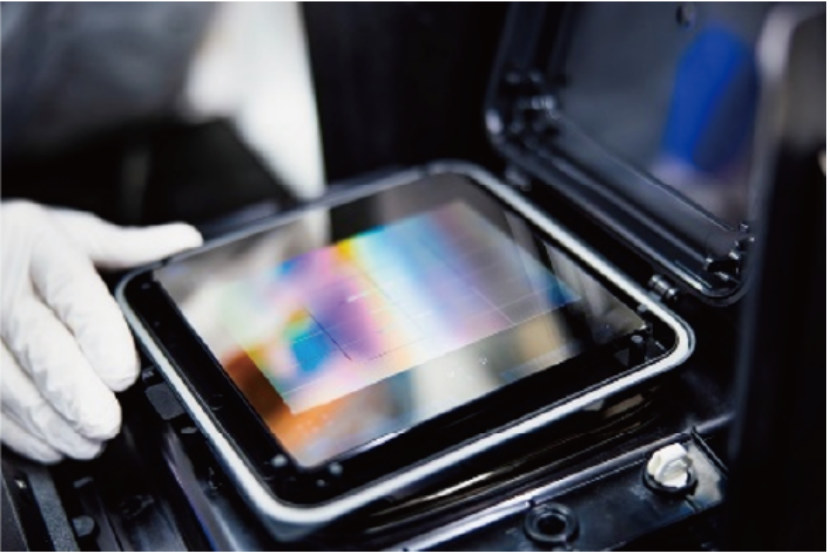

- 光学掩膜版:光学掩膜版是光刻工艺中的关键组件,承载着芯片设计的图形图案。它由透光与不透光部分构成,其精度和质量对芯片制造至关重要。通过将掩膜版上的图案投影到晶圆上,实现电路图案的转移,具有高精度、高稳定性和耐用性的特点,广泛应用于集成电路、显示器等领域,是微电子制造中不可或缺的一部分。

- MEMS器件:MEMS 器件,即微机电系统器件,是融合了微电子技术和机械工程的微型器件。它们小巧精致,却具备多种功能。MEMS 器件在微米甚至纳米级别进行设计和制造,具有体积小、重量轻、能耗低等优势,广泛应用于各个领域,如传感器、执行器等,为现代科技带来革命性的变化,改变着我们的生活。它们的出现推动了智能化和微型化的发展,为未来的科技创新开辟了广阔的前景。

- 灰度光刻:灰度光刻是一种先进的光刻技术。它通过调整曝光剂量,实现对光刻胶曝光程度的精细控制。该技术具有高度的灵活性,能够制造出具有复杂结构和高精度的器件。灰度光刻在微纳加工领域发挥着重要作用,可用于制备微型传感器、光学元件等。其优势在于能够提高图案分辨率、增加设计自由度,同时还能降低成本、提高生产效率,为微纳器件的制造提供了有力的支持。

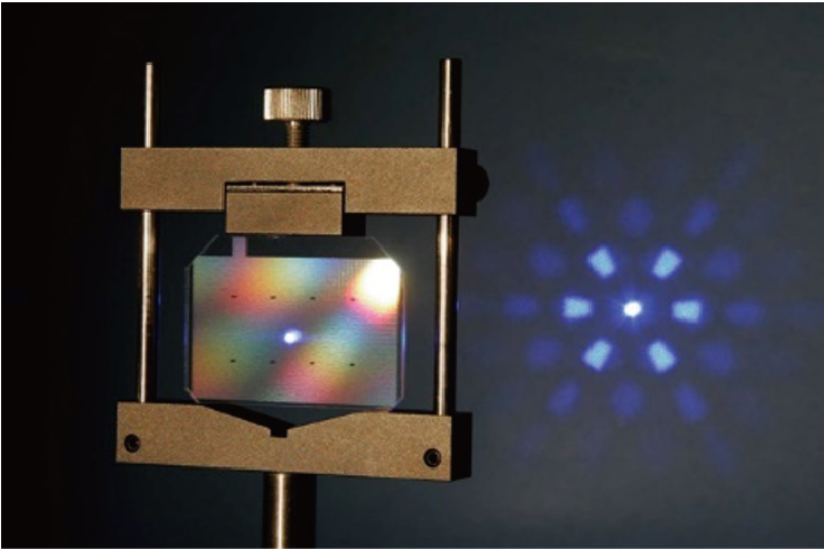

- 特殊微纳结构:微纳结构指的是存在于微观和纳米尺度的结构,它们具备尺寸微小、形态丰富多样的特性。在材料科学、电子技术以及生物医学等领域,微纳结构都拥有着重要的应用。其研究有力地推动了科技的发展进程,为解决众多领域的难题提供了全新的途径。托托科技的无掩膜光刻机具有显著优势,它不仅具备高精度的优势,还具有快速灵活的特点。正因如此,这款光刻机极其适用于微纳结构的研究和制备工作,为相关领域的发展提供了有力的支持。
